グラブバケット



グラブバケットは、バルク材料をつかみ、輸送し、降ろすために設計された特殊な装置です。石炭、鉱石、砂、金属くず、廃棄物などの材料を効率的に処理するために、港、鉱山、建設現場、その他のシナリオで広く使用されています。その中心構造は 2 つ以上の開閉可能なジョー (またはクラムシェル) で構成され、動力システムによって駆動されて材料の掴みと解放を実現します。



グラブの種類

グラブは駆動機構、用途、構造的特徴に基づいて主に次のように分類されます。

駆動機構による

1. ダブル-ロープグラブ:2本のスチールロープを使用し、開閉と昇降を個別に制御します。構造は簡単ですが、2重のウインチを備えたクレーンが必要です。

2. シングル-ロープグラブ：開閉と昇降を1本のスチールロープで操作します。効率は劣りますが、単一のウインチを備えたクレーンに適しています。

3. 電動-グラブ:内部モーターを装備しているため、外部の油圧システムや複雑なロープ システムが不要です。安定した電力供給が可能な環境に最適です。

4. 油圧グラブ:外部油圧システムによって駆動され、重量物（鉱石、岩石など）に対して高いグリップ力を発揮します。



用途と構造別

1. マルチ-ジョーグラブ（クラムシェルグラブ）:強化された貫通能力を備えた不規則な材料 (スクラップ金属、廃棄物など) を掴むための複数のジョーが特徴です。

2. 木材の掴み：細長い歯付きジョーを使用して設計されており、長い形状の材料（丸太、パイプなど）を固定し、滑りや転がりを防ぎます。{0}

3. 防塵-グラブ:粉塵の漏れを最小限に抑える密閉構造で、環境に敏感な分野 (穀物、飛灰の取り扱いなど) で使用されます。

4.水中グラブ：防水性と耐食性があり、{0}浚渫や水中の物質回収に適しています。

5. 廃棄物収集:軽量で耐食性があり、廃棄物処理やスクラップの処理に特化しています。{0}



特殊なタイプ

電磁グラブ:電磁プレートと機械的グリップを組み合わせたもので、金属スクラップなどの磁性材料に適しています。





マルチジョーグラブ



モデル	体積(m3)	つかみ自重(t)	クレーン使用トン(t)	モーター出力(KW)	使用圧力バー	閉店時間(S)
DYZ3(0.5)	0.5	1.5	3.2	11	180	10
DYZ3(0.6)	0.6	1.7	3.2	11	180	11
DYZ5(0.8)	0.8	2	5	15	180	13
DYZ5(1.0)	1	2.5	5	15	180	14
DYZ10(2)	2	4.2	10	22	200	16
DYZ52.5)	2.5	2.6	5	18.5	180	17
DYZ10(3.0)	3	3.8	10	18.5	180	20
DYZ10(5.5)	5	4.3	10	22	200	19
DYZ16(2.5)	2.5	5.5	16	30	200	16
DYZ16(8.0)	8	5.6	16	30	200	19
DYZ20(4.0)	4	7	20	37	200	17
DYZ20(12)	12	8	20	37	200	25
DYZ25(17)	17	9	25	45	200	26
DYZ30(20)	20	11	30	45	200	28

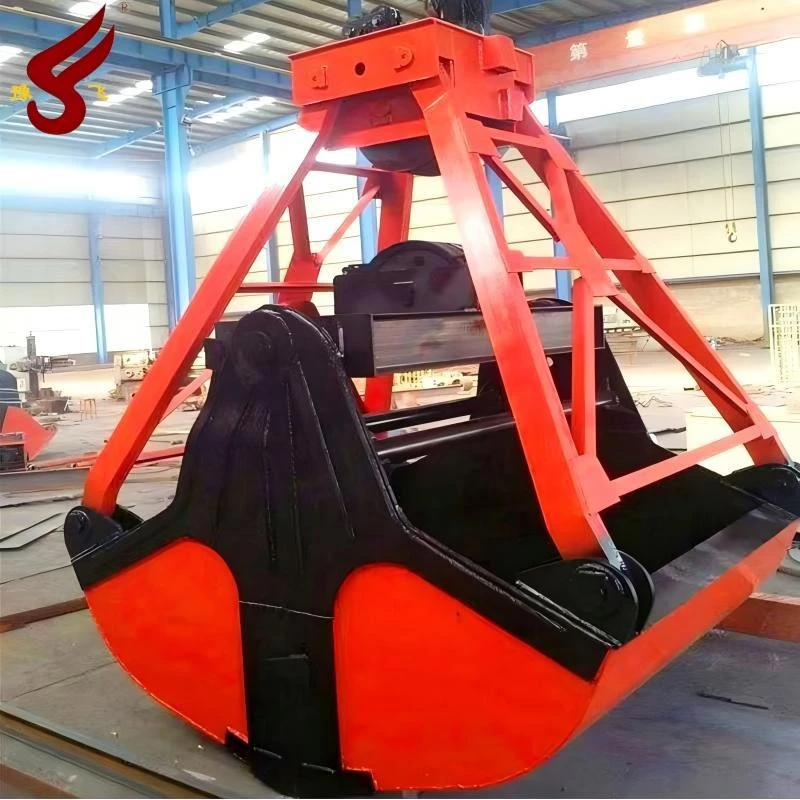

クラムシェルグラブ



モデル		LD1	LD2	LD3	LD4
音量	m3	0.5	1	1.5	0.75
タイプ		重い	重い	中くらい	重い
材料の割合	t/m3	1.2	1.6-2	1.7-1.8	1.2
材料を捕獲する	t	1.3	1.3-1.73	2.1-2.3	1.3
プーリーの割合		4	4	4	4
鋼線の直径	mm	9.2	19	19.5	9.2
プーリーの直径	mm	250	260	260	250
数トンのマッチホイストクレーン	t	3	5	5	3
グラブの自重-	t	0.93	2.35	3.1	1.53
グラブの全高さ	mm	1860	1941	2720	2250
注意事項	顧客の要求に応じた設計
上記の情報は参考用であり、さまざまな持ち上げ重量に基づいた詳細パラメータです。





グラブバケットの特徴

高効率: バルク材料の素早い掴み、持ち上げ、降ろしができるように設計されており、運用の生産性が大幅に向上します。

適応性: 石炭、金属スクラップ、丸太、または微粉末などのさまざまな材料を処理するためのカスタマイズ可能なジョー構成 (例: マルチ-ジョー、歯付き、密閉型)。

堅牢な構造: 重荷重、摩耗、過酷な環境に耐えられるよう、耐久性のある素材 (高強度鋼など) で作られています。-

柔軟な駆動システム: オプションには、ロープ駆動 (シングル/ダブル ロープ)、電気、または油圧機構が含まれており、さまざまな電力要件と動作精度に対応します。{0}

安全性と環境管理: 防塵、耐食性、電磁両立性などの機能により、安全で環境に優しい操作が保証されます。{0}{1}



グラブバケットの用途

ポートとターミナル:

バルク貨物（石炭、鉱石、穀物）を船やトラックから積み下ろします。

特殊なグラブを使用してコンテナや金属スクラップを取り扱います。

鉱業と採石業:

油圧グラブを使用して、岩石、鉱物、骨材などの重量物の掘削と輸送を行います。

建設と解体:

瓦礫、砂、砂利の移動。木材グラブを使って鋼製の梁やパイプを持ち上げる作業。

廃棄物管理とリサイクル:

軽量で耐腐食性のグラブを使用して、産業廃棄物、都市ゴミ、またはリサイクル可能なものを分別して移送します。{0}}

特殊な環境:

水中: 川の浚渫または防水グラブを使用した水没した物質の回収。

-粉塵の多いエリア: 密封された防塵グラブを使用してセメント、飛灰、または化学薬品を輸送します。-







グラブバケットの構成要素とその機能
グラブバケットの構造設計は、グラブバケットのグラブ効率と耐久性に直接影響します。通常、次のコア コンポーネントで構成されます。

1.ジョーズ（クラムシェル）

構成：

高張力鋼または合金で作られた 2 枚以上の湾曲したプレート。オプ​​ションでエッジに耐摩耗性の歯またはブレードが付いています。{0}{1}

機能:

材料に直接接触してグリップし、閉じる動作により密閉空間を形成して荷重を閉じ込めます。

歯またはブレードの設計により、硬い材料または緩い材料（鉱石、金属スクラップなど）への浸透が強化されます。



2. 駆動方式

構成：

油圧ドライブ: 油圧シリンダー、パイプライン、制御システム。

ロープ-駆動システム: スチール ロープ、滑車ブロック、開閉機構（二重{1}}ロープまたは単一-ロープ システム）。

電気駆動装置: 内蔵モーター、ギアボックス、トランスミッション デバイス。{0}

機能:

ジョーを開閉する（掴んだり降ろしたりする）ための動力を提供します。

グラブのタイプ（油圧式、電動式、ロープ駆動式）に基づいて、さまざまな運用要件に適応します。{0}



3. サポートと接続構造

構成：

上部クロスビーム: クレーンのフックに接続されている主な耐荷重フレーム。{0}}

下部クロスビーム: ジョーを固定し、閉じる力を伝達するための構造サポート。

ヒンジピン: ジョーをクロスビームに接続する回転ジョイント。

機能:

グラブと素材の合計荷重に耐え、構造の安定性を確保します。

ヒンジによる柔軟なジョーの動きを可能にし、掴む角度を最適化します。



4. プーリーブロックとロープガイドシステム

構成: スチールロープ、滑車、ガイドホイール、バランスビーム。

機能:

ロープ駆動グラブでは、クレーン ウインチの牽引力をプーリー ブロックを介してジョーの動きに変換します。{0}}

力の分散のバランスをとり、ロープの摩耗を軽減します。



5. 密閉および保護装置

構成：

ダスト カバー: ジョーの縫い目を覆う密閉構造（防塵グラブに使用）。-

防水コーティング: 耐食性素材（水中グラブ用）-。

-耐摩耗性ライナー: ジョーの内壁にある高硬度の保護層。-

機能:

材料の漏れや粉塵の飛散（粒子、飛灰など）を防ぎます。

腐食環境や水中環境での損傷を最小限に抑え、グラブの寿命を延ばします。



6. 制御システム（オプション）

構成: センサー、ソレノイドバルブ (油圧グラブ)、リモートコントロールデバイス、またはオートメーションモジュール。

機能:

ジョーの開閉範囲と把握力を精密にコントロール。

遠隔操作やクレーン システム (自動ターミナルなど) との統合を可能にします。
