製品概要

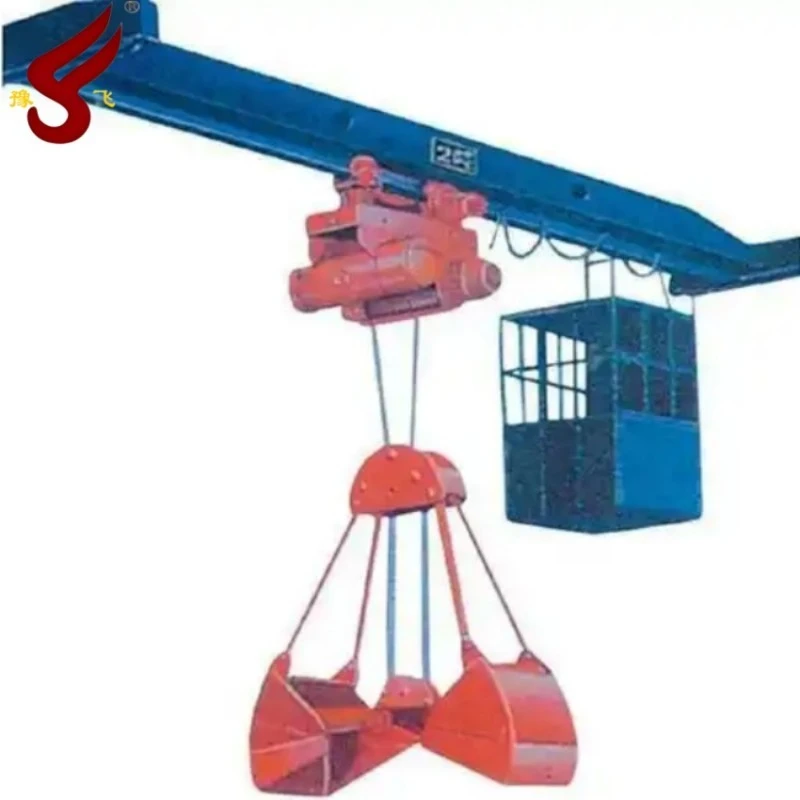

LZ型グラブバケットシングルガーダークレーンはLDAに基づいており、ワイヤロープホイストまたはホイストトロリーを介してグラブバケットと一緒に走行します。クレーンは通常屋内で作業し、作業環境温度は-20度～50度です。グラブバケットは顧客の要件に応じてカスタマイズできます。水中で使用できる分割型電動油圧グラブバケットです。空気の相対湿度は 85% を超えません。 LZ型グラブバケットシングルガーダークレーンは、主梁1本構造を採用し、昇降機構として電動ホイストを主梁下端に吊り下げ、横移動を可能としています。
地上での動作には、フラット ブレーキを内蔵したかご型モーターが使用されます。-運転室内での作動には円錐巻線ブレーキモーターを使用しています。ブレーキは円錐形ブレーキで、減速機には 1-開-1-閉または 1{6}}開-2-インボリュート歯車減速装置が使用されます。
製品仕様
|
揚程能力(t) |
3 |
3 |
|||||
|
揚程(m) |
18 |
18 |
|||||
|
上昇速度(m/min) |
16 |
16 |
|||||
|
偽の特定 物質の重力 |
1 |
1 |
|||||
|
義務 |
JC=25% |
JC=25% |
|||||
|
移動速度 |
クレーン |
2.;30(ペンダント);(キャビン)45-75 |
2.;30(ペンダント);(キャビン)45-75 |
||||
|
トロリー |
20:(30) |
20:(30) |
|||||
|
掴む |
モデル |
自重(t) |
体積 (m2) |
モデル |
自重(t) |
体積 (m2) |
|
|
201 |
2.3 |
0.75 |
301 |
2.3 |
0.75 |
||
|
スパン(m) |
7.5~10.5 |
12~15 |
16.5~22.5 |
7.5~10.5 |
12~15 |
16.5~22.5 |
|
|
クレーン総重量(t)
|
床 |
4.18~4.48 |
4.68~5.55 |
5.75~7.13 |
5.24~5.58 |
6.12~6.89 |
7.12~8.75 |
|
コントロールルーム |
4.58~4.88 |
5.08~5.95 |
6.15~7.53 |
5.64~5.98 |
6.52~7.29 |
7.52~9.15 |
|
|
最大ホイール圧(t)
|
床 |
2.15~2.23 |
2.28~2.50 |
2.55~2.94 |
3.28~3.36 |
3.50~3.70 |
3.76~4.20 |
|
コントロールルーム |
2.45~2.53 |
2.58~2.80 |
2.85~3.24 |
3.58~3.66 |
3.80~4.00 |
4.06~4.50 |
|
特徴
|
|
主桁 1. 高精度 U-U- 溝と冷間曲げ 1 ステップ成形技術を採用- 2. エンドビームと連結し、ホイスト横行用 |
|
|
端桁 1. 主に駆動輪、従動輪、ロングストロークモーター、減速機、バッファなどで構成されています。 2. クレーンが走行するために主桁に接続され、通常は通常のエンドビームとヨーロッパのエンドビームが使用されます。 |
|
|
掴む 顧客の要件に応じてカスタマイズできます。 |
|
|
ホイスト 1.容量: 1-50t 2.保護等級 F級 3. シングル/ダブルスピード、走行トロリーと減速機、ドラムとモーター付き、過負荷リミッタースイッチを含む |
